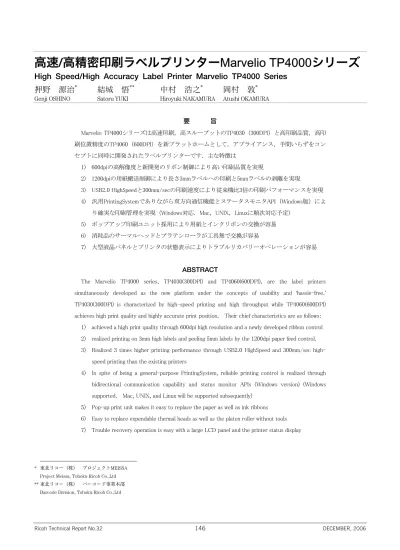

高速/高精密印刷ラベルプリンター
Marvelio TP4000シリーズ
High Speed/High Accuracy Label Printer Marvelio TP4000 Series
押野 源治
*結城 悟
**中村 浩之
*岡村 敦
*Genji OSHINO Satoru YUKI Hiroyuki NAKAMURA Atushi OKAMURA
要 旨
Marvelio TP4000シリーズは高速印刷，高スループットのTP4030（300DPI）と高印刷品質，高印 刷位置精度のTP4060（600DPI）を新プラットホームとして，アプライアンス，手間いらずをコン セプトに同時に開発されたラベルプリンターです．主な特徴は 1) 600dpiの高解像度と新開発のリボン制御により高い印刷品質を実現 2) 1200dpiの用紙搬送制御により長さ3mmラベルへの印刷と5mmラベルの剥離を実現 3) USB2.0 HighSpeedと300mm/secの印刷速度により従来機比3倍の印刷パフォーマンスを実現 4) 汎用PrintingSystemでありながら双方向通信機能とステータスモニタAPI（Windows版）によ り確実な印刷管理を実現（Windows対応．Mac，UNIX，Linuxに順次対応予定） 5) ポップアップ印刷ユニット採用により用紙とインクリボンの交換が容易 6) 消耗品のサーマルヘッドとプラテンローラが工具無で交換が容易 7) 大型液晶パネルとプリンタの状態表示によりトラブルリカバリーオペレーションが容易ABSTRACT
The Marvelio TP4000 series, TP4030(300DPI) and TP4060(600DPI), are the label printers simultaneously developed as the new platform under the concepts of usability and ‘hassle-free.’ TP4030(300DPI) is characterized by high-speed printing and high throughput while TP4060(600DPI) achieves high print quality and highly accurate print position. Their chief characteristics are as follows:
1) achieved a high print quality through 600dpi high resolution and a newly developed ribbon control 2) realized printing on 3mm high labels and peeling 5mm labels by the 1200dpi paper feed control. 3) Realized 3 times higher printing performance through USB2.0 HighSpeed and 300mm/sec
high-speed printing than the existing printers
4) In spite of being a general-purpose PrintingSystem, reliable printing control is realized through bidirectional communication capability and status monitor APIs (Windows version) (Windows supported. Mac, UNIX, and Linux will be supported subsequently)
5) Pop-up print unit makes it easy to replace the paper as well as ink ribbons 6) Easy to replace expendable thermal heads as well as the platen roller without tools 7) Trouble recovery operation is easy with a large LCD panel and the printer status display
1．背景と目的
バーコードラベルプリンタは，自動認識手段としての バーコードラベル発行用途以外にも，銘板ラベル等のオンデ マンド印刷用途に使われています． 弊社は図，絵，ロゴ等が多用される銘板ラベル等のオン デマンド印刷用途に，業界に先駆けてWindowsドライバー対 応と印刷データの通信がボトルネックにならないSCSI I/Fを 採用したIP48Winを開発し販売してきました． 本シリーズの開発に当たっては，PCのI/Fの進展に合わせ たUSB2.0High Speed対応，オフセット印刷に匹敵する印刷精 度と印刷品質の追求，設置から使用及び保守までも含めたア プライアンス達成を目指しました．又IP48Winの後継ラベル プリンタと荷札ラベル等の用途である汎用バーコードラベル プリンタを同時開発するため新プラットホームの開発を行な いました． 本稿ではMarvelioTP4000シリーズでこだわった技術内容に ついて紹介します．2．製品概要
Marvelio TP4030/TP4060の主な仕様をTable 1に製品外観を Fig.1に示します．Table１ Specification of Marvelio TP4030/TP4060.
モデル名 TP4030 TP4060 印刷方法 熱転写 / ダイレクトサーマル方式 ドット密度 300dpi（11.8dots/mm） 600dpi（23.6dots/mm） 印刷速度 300mm/sec（MAX） 150mm/sec（MAX） スループット 117枚/分 35枚/分 印刷基準 センター振り分け 最大印字幅 104mm 用紙幅（台紙幅） 15mm～120mm 用紙厚さ（台紙を含む） 0.08mm～0.26mm ピール時：0.05mm以上（台紙を含まず．） 印刷長 3mm～1,000mm 10mm～1,000mm（カッター機） 10mm～1,000mm（ピーラ機） 用紙形態 ロール紙（印刷面内巻/外巻） / ファンフォールド紙 内蔵ロール外径 Φ200mm（MAX） 内蔵ロール内径 Φ76.2mm
ホストインターフェース USB 2.0 High Speed（480Mbps）
インターフェースコネクタ タイプB（メス）
プリンタドライバ Windows XP / Windows 2000 / Windows Server 2003
ユーザーインターフェース グラフィックタイプLCD（128dot×64dot） LED（Power：緑，Ready：緑，Error：赤，Data：緑） 同梱品 USBケーブル（2.5m），電源ケーブル，プリンタドライバ， テスト用サプライ，クリーニングクロス，取扱説明書 使用温湿度 5~40℃（10~90％RH）*4 ノイズ規格 VCCI クラスB 入力電圧 AC100～240V 50/60Hz 消費電力 250W以下 外径寸法 300mm（幅）×455mm（奥行き）×353.5mm（高さ） 質量 20.6kg
Fig.1 Marvelio TP4030/TP4060.
3．技術的な特徴
3-1
ポップアップ式印刷ユニット
ライン型サーマルヘッドを使用するバーコードラベルプ リンタはプラテンとライン型サーマルヘッドでラベルを挟む 構造になっています．ラベルとインクリボン交換の容易性， 保守部品であるサーマルヘッドとプラテンの交換容易性を確 保し，サーマルヘッドとプラテンの圧接力及び位置決めを両 立する為に新たなポップアップ式印刷ユニットFig.2を採用 しました．その特徴はインクリボンとラベルの交換，サーマ ルヘッドとプラテンの交換の際に，サーマルヘッドとプラテ ンが分離し，人の手が容易に入る広い空間を設けた事にあり ます．Fig.2 Pop Up Printing Unit.
その結果，リボンとラベルの着脱が容易になった事に加 えて，走行距離20～30kmを目安に交換する必要がある保守 部品のプラテンの交換Fig.3，サーマルヘッドの交換Fig.4も 工具無しでユーザが従来機よりさらに容易に交換出来る様に なりました．
Fig.3 Platen Replacement.
Fig.4 Thermal Head Replacement.
3-2 DCモータによるインクリボン張力制御
印刷品質と印刷位置精度はラベルと共に搬送されるイン クリボンの張力変動に影響されます．これまでのリボン張力 制御は，円盤状のフェルトとプレートをバネで挟んだメカ式 スリップトルク方式でした．その為リボン径が変るとリボン の張力が変り，リボンの使い始めと使い終わりで印刷品質と 印刷位置精度が変動する不具合が発生する事がありました． 又，用途別に異なるメディア（ラベルとリボン）例えば，定 格銘板用途はPET系ラベルにレジン系のインクリボン，荷札 ラベル用途は紙系ラベルにワックス系のインクリボン等，用 途別にリボン張力を変えたい場合もメカ式スリップトルクユ ニット方式の場合はユニットの交換をする必要がありました． Marvelioでは，用途別に自由にリボン張力を変更出来ること， リボン径が変動してもリボン張力が変化しない事を具現化す3-3 1200dpiの用紙搬送制御
300dpi，600dpi，（400dpi）が共通に使えるプラットホー ムの具現化，ラベル搬送の高精度化を実現する為，マイクロ ステップ駆動による1200dpi用紙搬送制御を採用しました． これにより長さ3mmのラベルにも印刷可能な高印刷位置精度 と長さ5mmのラベルを剥離可能にする剥離精度（ピーラ機： オプション）を実現しました．3-4
従来機比3倍の印刷速度パフォーマンス
荷札等の汎用ラベル用途ではデータ転送～ラベル印刷終 了までの時間が短い事が要求されます．又，荷札のデザイン もTrueTypeフォントの採用が増えてきています．Marvelioは USB2.0 HighSpeed (480Mbps) I/Fの採用と300mm/secの高速印 刷速度実現（TP4030：300dpi）によりFig.5に示す様に，従 来機比3倍の印刷速度パフォーマンスを実現し，大胆なイ メージやTrueTypeフォントを多用したラベルの高速大量印 刷を可能にしています．Fig.5 Printing Speed Performance.
3-5
大型液晶パネル
お客様のラベル発行の現場ではさまざまなラベルが使用 されます．個々のラベルに合わせた各種条件設定やラベル搬 送トラブルによるラベル発行のダウンタイム低減にはオペ レーションの解り易さが重要です．128dot×64dotの大型液 晶パネル搭載による見易い文字，細かいプリンタの状態表示 により各種条件設定とトラブル復帰の容易化を実現しました． Fig.6 128dot×64dot LCD.3-6
高画質
600dpiサーマルヘッドの抵抗値，グレーズ層，保護膜層の 最適化によりFig.7のような銘板やデカルを，オンデマンド にきれいに印刷する事が可能になりました．Fig.7 Label Sample.
3-7
汎用Printing System対応
メーカー固有のコマンドを習得しラベル発行プログラム を作る事は一般的なシステムエンジニアにとって煩わしい作 業です．TP4000シリーズではドキュメント文書発行と同様 に，アプリケーションソフト上でビジュアルに作成したイ メージをそのままWindows Printing Systemで印刷可能です． しかも双方向通信機能とステータスモニタAPIによりラベル 発行で求められる確実な印刷管理を可能にしました． 117.6 枚 4 1.1枚 4 0.0枚 0 20 40 60 8 0 10 0 1 20 Ma rve lio TP4030 THERMABAR IP48 Win THERMABAR KP430 0
